配电物联网 神器之“低压边缘融合控制器”

低压边缘融合控制器？这个是什么智能的部件呢？供电公司为什么要给专变用户装它呢？它可会给供电公司省下不少钱。目前电力专变用户中，很大一部分为专变用户，存在用电量大、错峰用电等特性。这类电力用户的电能计量设备容易遭受强磁干扰、短路电流采集通道、改变功率因数等窃电手段的影响，使得计量表计走字减慢或减少；又由于这类用户的互感器变比较大，较少的电能表走字误差就意味着较大的电能流失。加上难以取证或缺乏电量追补依据，给供电部门造成了较大的经济损失。供电公司窃电排查治理工作难度大，投入大量人力物力，但是治理收效甚微，主要原因是缺乏一个实时线损监测分析的途径及方法，无法有效开展整治工作。因此实现窃电行为精准分析是提升运行管理水平和基层减负的关键工作。

而这个配电物联网里的神器能解决难题，它和通过10kV专变采集终端融合实现对专变台区用电情况实时监测，由主站进行用电行为分析，达到专变台区防窃电监测，精准定位窃电台区，辅助用电稽查的目的。因此实现窃电行为精准分析是提升运行管理水平和基层减负的关键工作。

“低压边缘融合控制器”为配电物联网管理的最小单元及边缘计算节点的建设模式，构建“一套设备、统一管控”的配电物联网管控体系。

专变台区专变终端升级远程通信模块为低压边缘融合控制器，采集专变台区电流、电量等数据，一二次融合断路器监测专变分支电流、电量信息，通过LoRa无线通信将数据传输给低压边缘融合控制器。以“专变终端+低压边缘融合控制器”的建设方案结合RS485通信技术，实现专变台区用电状态全感知。

专变台区防窃电监测

低压边缘融合控制器实时采集台区专变三相总表数据，一二次融合断路器采集10kV专变分支数据，由主站综合低压边缘融合控制器与一二次融合断路器上报的数据，采用专变台区防窃电算法进行专变台区用电状态分析研判。

低压边缘融合控制器是集供用电信息传输、设备运行状态监测、智能控制、就地化分析决策于一体的二次设备，适用嵌入式安装于国网13版专变采集终端。它采用模块化设计思路、双CPU设计并配置加密芯片，安全可信。支持双主站传输机制、支持全网通共享营销SIM卡。具体硬件存储，数据聚合、边缘计算和端云协同等功能。业务扩展灵活兼容性强，支持远程升级标配。接口丰富，支持RS48、LoRa、塑料光纤等接口，可进行通讯组网。支持热插拔，无需停电安装，即插即用。工作环境在：零下15℃-70℃，大气压力：海拔4000米及以下，外形及安装尺寸：69mmX73mmX24mm。低压配电监测模块作为供电服务指挥平台扩展的一部分，目前上线的功能模块采用省公司一级部署，省公司和地市（县）公司二级应用。部署在省公司的模块，同时支撑地市（县）公司配网运维检修业务。

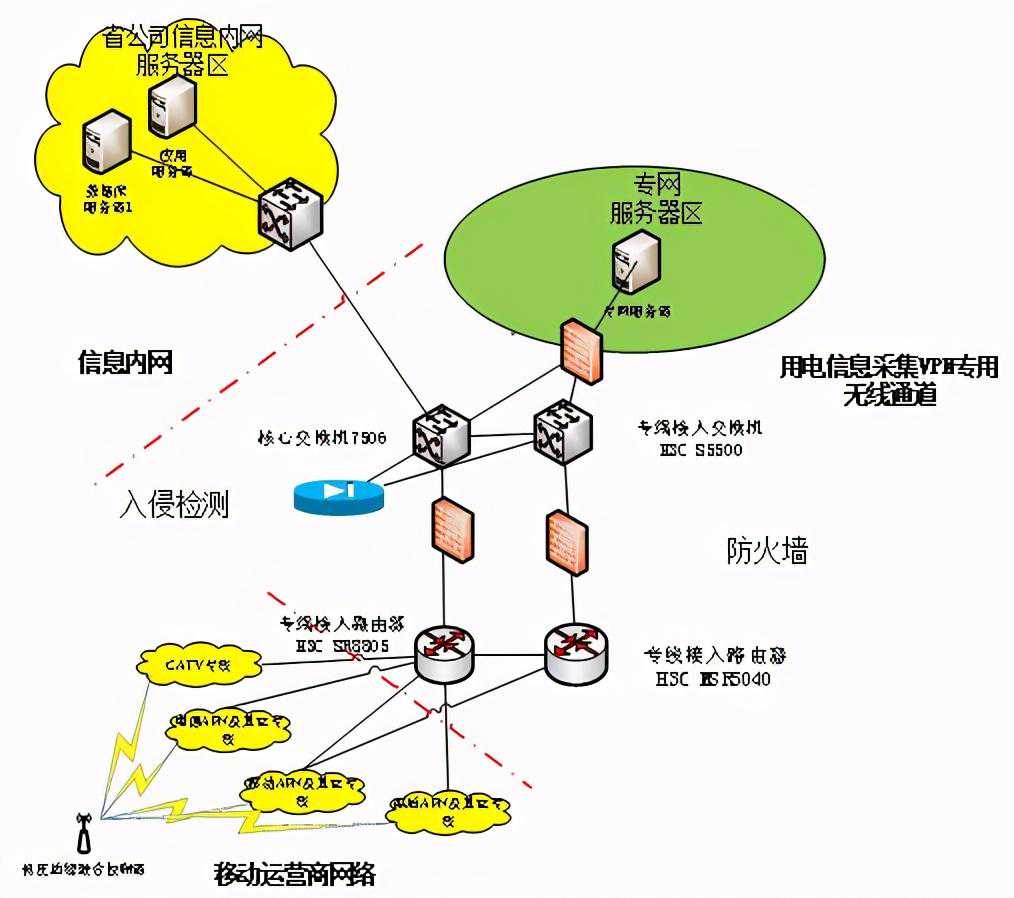

专变台区上的低压边缘融合控制器及10kV专变分支上的一二次融合断路器复用用电信息采集VPN专用无线通道将数据传输到前置机，前置机通过信息内外网逻辑隔离装置将数据写入数据库。数据传送的网架如图示：

网架图

那这个能干的小能手是如何安装的呢？它是依附专变采集终端而存在，首先我们需要取下原有专变采集终端上行GPRS通信模块；将原设备使用的4G通信SIM卡装入低压边缘融合控制器中；

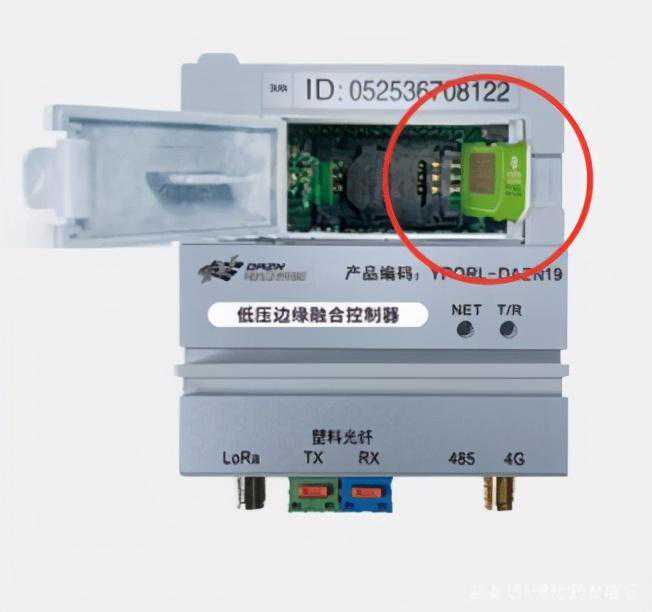

4G通信SIM卡装入

将低压边缘融合控制器插入专变采集终端

然后分别连接4G天线和LoRa天线；最后观察低压边缘融合控制器指示灯，等待两个灯均为绿色。

通信连接

调试完毕它便可以正常工作。
